如何快速测量轴类零件

　　

随着自动化加工机床的发展，轴类件加工的节奏越来越快，且对于一个轴类上的多种尺寸的检测也变的非常重要。如何在短时间（一次测量）内完成轴类零件的长度，直径，以及相关的形位公差的检测，成为轴类产品生产商遇到的挑战。

 针对轴类测量，马尔有接触式及非接触式两种测量轴类零件的解决方案。本期内容，我们与大家分享马尔光学轴类检测仪MarShaft SCOPE plus。马尔MarShaft SCOPE plus产品根据所测量的工件的长度可以分为 250、350、750 和 1000 四种型号，可以满足绝大多数客户的测量需求。

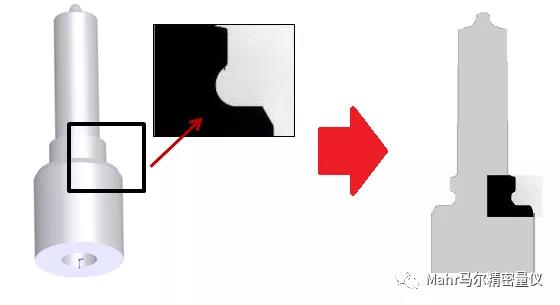

马尔光学轴类检测仪采用矩阵扫描的方式，可以扫描整个轴类工件的外表，把多个高像素的照片整合成一张完整的轮廓图片（如下图所示）。

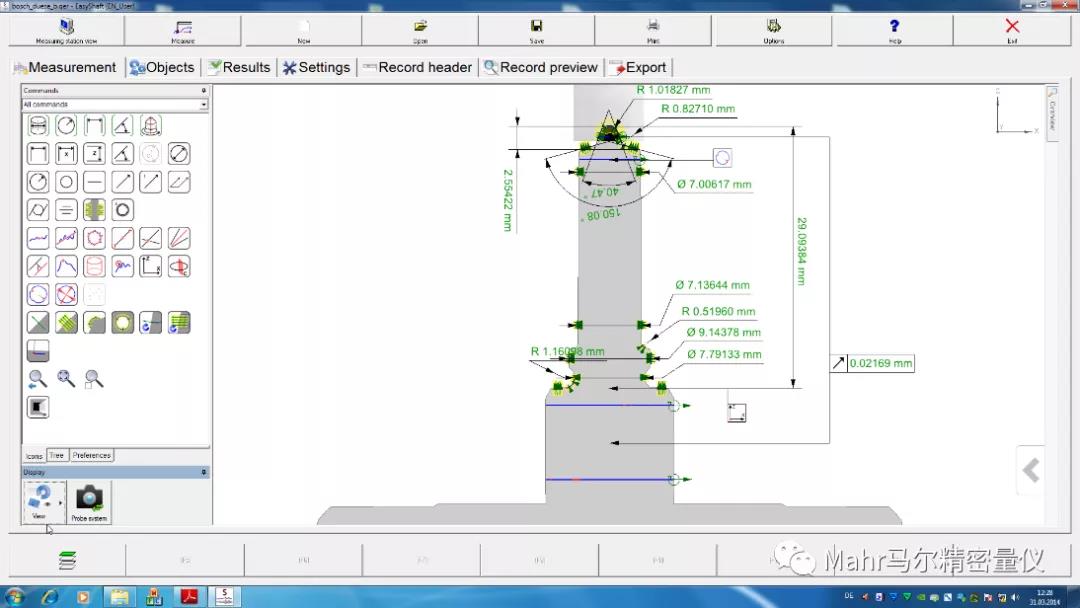

通过MarWin 软件在扫描得到的轴类工件上选取不同的位置来进行测量，从而可以测量各台阶面的轴向尺寸，不同轴颈的直径，以及对应位置的跳动和圆度等。



MarShaft SCOPE plus光学轴类测量仪可以应用于测量室和车间使用，可以测量下列数据：

• 外径和长度

• 半径和槽

• 轮廓, 形状和位置公差

• 螺纹和对边宽度

• 位置和角度

• 交点位置

• 轮廓形态



  为了测量键槽、盲孔等光线无法直接照射到的位置，马尔光学轴类测量仪还为客户定制了可选配的接触式探针。该接触式探针可以在 Z 和 Y 两个方向接触被测量工件，从而可以探测到测量轴类工件上盲孔和键槽这些位置，完成盲孔和键槽上的测量任务。
  探针的针尖是耐磨的红宝石球头，且探针系统具有防撞保护功能，客户不必担心探针的使用寿命，以及操作者误操作对探针系统带来的损伤。




  光学轴类测量仪选配接触式测针


  由于MarShaft SCOPE plus光学轴类测量仪的高柔性，它对于需要在加工过程中进行产品质量控制的用户，或者来料入库检测都是非常适用。全自动的测量可以避免操作者误操作对于测量结果的干扰，同时丰富的数据输出格式可以满足客户不同的数据统计分析以及MES系统。
  总之，MarShaft SCOPE plus光学轴类测量仪是您在生产及检测中的得力助手。马尔将在近期推出更新一代的光学轴类测量仪，请您关注马尔官方微信发布的相关信息。
