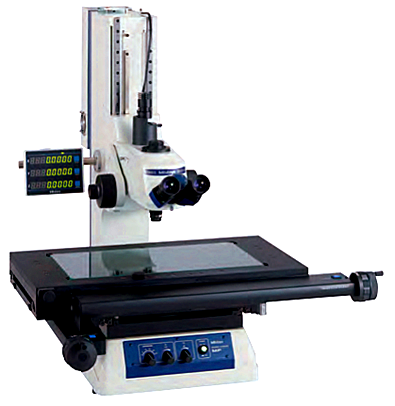

工具显微镜









产品简介 :

■ 视察视场宽阔,可得清晰无闪烁正像。

■ 在同类产品中测量精度最高(符合日本工业标准JIS B7153)。

■ ML系列,高数值孔径物镜为MF系列专用(长工作距离型)。

■ 照明系统(反射/透射)可选择高亮度LED或卤素灯泡(必选其一)。

■ 可变孔径光阑(反射/透射)可消除视察与测量中的光衍射。

■ 工作台标准尺寸多种多样,最大可达400X200mm。

■ 测量大尺寸或大重量的工件,可使用快速释放装置快速移动工作台。

■ 粗/细进给手柄做为标准配置安装在立柱两侧精确聚焦和观察测量。

■ 高倍率目镜的检测放大倍率最高可达2000X。

■ 标准测量显微镜,各种数码CCD相机,种类繁多 。

■ 低噪声设计。




技术参数:

仪器测量范围

(1)XY测量范围:             100x100mm

(2)Z轴移动范围:               150mm

(3)分辨率:                         0.001mm/0.0005mm/0.0001mm(可调)

仪器精度

(1)XY轴:                       (2.2+0.02L)um

(2)Z轴:                         (5+0.04L)um

XY工作台台面尺寸:

(1)280x280mm

(2)载物玻璃有效尺寸:    180x180mm

(3)台面最大承重:           10kg

(4)最大工件高度:           150mm

图像观察

(1)正像

(2)双目镜:                       10倍

(3)物镜:                           3倍

透射照明

(1)光源:                           卤素灯泡

(2)光学系统:                    带有可调整光圈的远心照明系统

(3)功能:                           光强度可调,无级亮度调节
