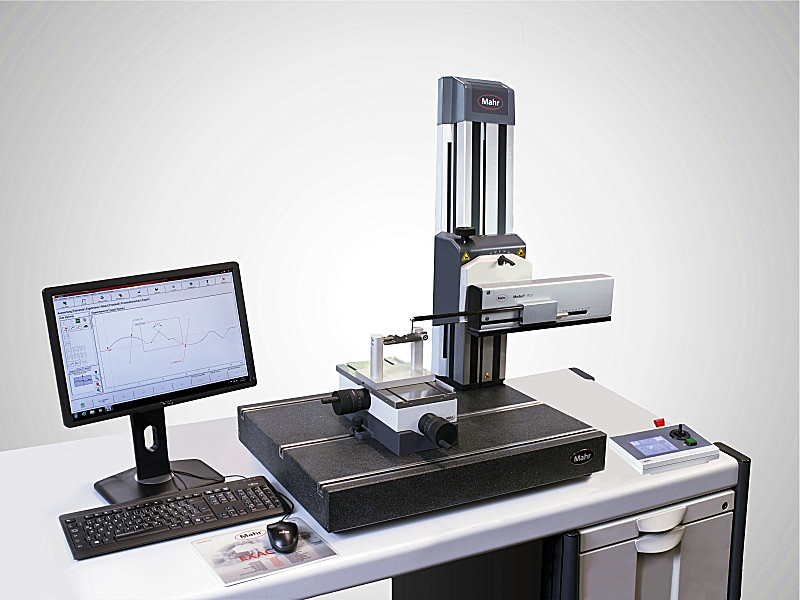

马尔轮廓测量仪XC2

产品简介:

Ø 精密轮廓测量经济型
测量和评估工件和工具上与功能相关的几何参数是研究、设计和工业的基本要求。相对其他方法，快速、简单而经济的 2D 轮廓测量系统受到越来越多的青睐。MarSurf XC 2 可满足精度和评估标准范围相关的各方面需求。同时，它还能提供安全而可靠的结果。

Ø 利用相关元件，更换基准元件后可立即对基准元件相关的参数重新计算。

Ø 密码保护用户访问权限，避免不当使用

Ø 以多年经验为基础的出色校准流程，包括几何形状校准、测量力校准、弯曲补偿等等

Ø 稳定、坚固的测头

Ø 平滑运行，稳定而准确的驱动装置

Ø 根据各种调整速度自动降低和抬高测杆

Ø 高定位精度

Ø 测杆固定技术，防碰撞保护

产品参数：

Ø 接触速度（Z方向）:0.1至1mm/s

Ø 测杆长度: 175mm,350mm

Ø 测量速度（文本）: 0.2mm/s至4mm/s

Ø 针尖半径: 25µm

Ø 扫描长度末尾（X方向）:Z方向，相对探针针头：0.38 µm（350 mm 测杆）/0.19µm（175 mm 测杆）;在Z方向，相对于测量系统：0.04 µm

Ø 扫描长度开始（X方向）: 0.2mm

Ø 取样角:在平滑表面上，取决于偏差：后缘高至88°，前缘高至77°

Ø 定位速度（文本）:X方向返回速度：0.2至8mm/s

Ø 导块偏差:<1µm（超过120mm）

Ø 测量范围mm:（Z方向）50mm

Ø 扫描长度（文本）:0.2mm至120 mm

Ø 测量力(N): 1mN至120mN
