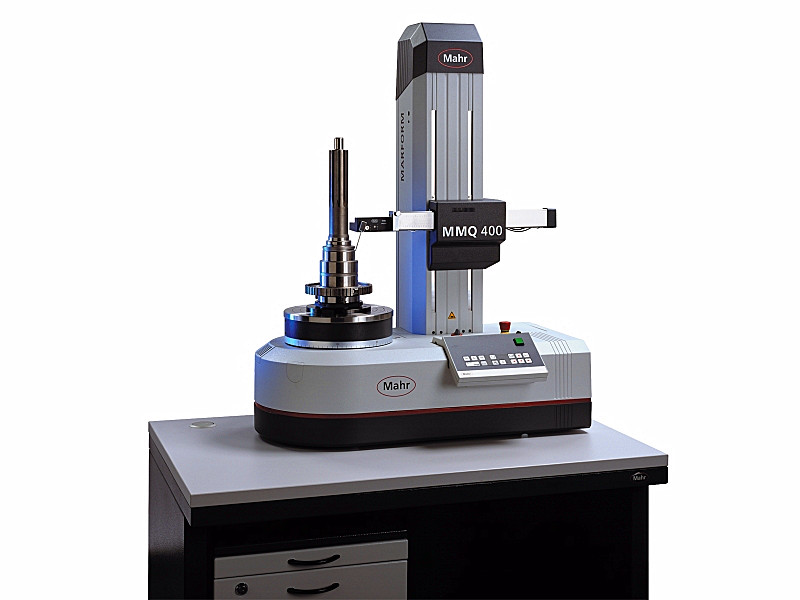

马尔圆柱度仪MMQ400

产品简介:

MarForm MMQ400具有不同的模块，可根据您的要求进行优化组装：

Ø 电动以及手动调心调平工作台

Ø 垂直轴（Z）具有900mm，500mm或350mm的测量长度水平轴（X）具有180 mm 或280 mm的测量长度，在X和Z轴配有光栅尺。对测量点精确、可重复定位可降低对测量的影响

Ø 手动或全自动探头具有灵敏的测量回路，高线性和低测力

Ø 指定轮廓的快速测量配有路径控制

Ø DIN/ISO标准下的圆度、直线度、平行度、同轴度、跳动、圆柱度、锥度，都可以在Mahr MMQ 400系列的自动测量下轻松实现。

产品参数：

仪器精度：

Ø 仪器最小分辨率：0.01um

Ø 园度全值误差(P+V) : 0.02um+0.0005Hum/mm（H为测量高度）(按国家标准,国际标准规定，园度误差必须用最小区域法按全值评定)；如按半值评定：园度半值误差(P或V) : 0.01um+0.00025um/mm（H为测量高度）

垂直测量轴精度：

Ø 直线度误差 : 0.15um/100mm

Ø 全程直线度误差: 0.3 um

Ø 垂直测量轴与转台主轴间的平行度误差: 0.5 um

水平测量轴精度：

Ø 直线度误差 : 0.4 um/100mm；0.8 um/100mm(全行程)

Ø 水平测量轴与转台主轴的垂直度误差: 1 um

测量范围：

Ø 可测工件最大直径: 420mm

Ø 可测工件最大高度: 475mm

Ø 工作台最大承载: 600N

Ø 工作台直径: 285mm

Ø 最小测头直径0.3mm,可测DGX-2“过桥齿轮”（基准孔直径只有2mm）等的同轴度等。

Ø 最长测杆250mm,可测DGX-2 “壳体”等的圆柱度，同轴度，垂直度等。
