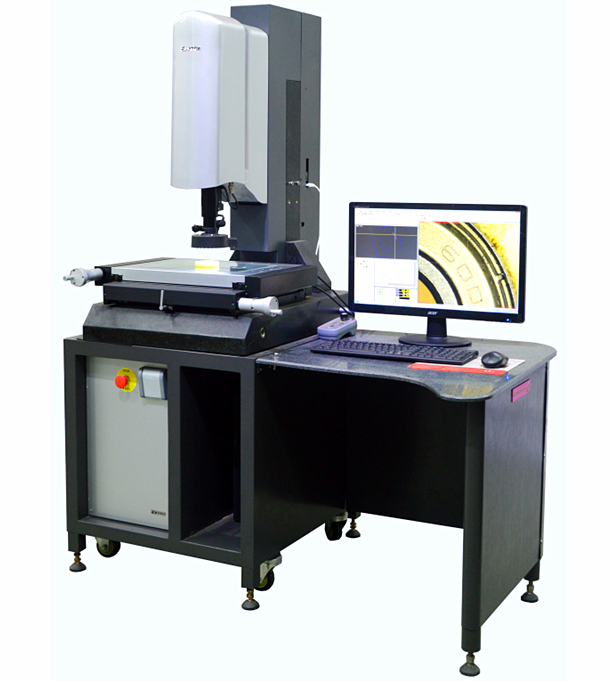

半自动高清影像测量仪




产品特点 :


Ø  机身主体采用高精密天然花岗岩,具有稳定的温度特性和抗时效变形能力,保证测量的稳定性及长期使用的精度。

所有怡信的光学影像测量仪均标配由本公司自行开发的F-1高精度全闭环自动变倍光学镜头,高性能,超低畸变,保证测量的精确度。

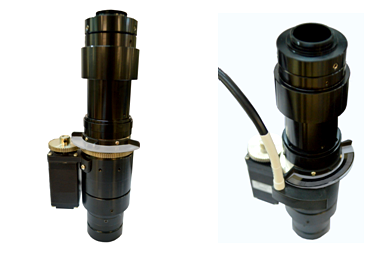

高精度全闭环自动变倍光学镜头

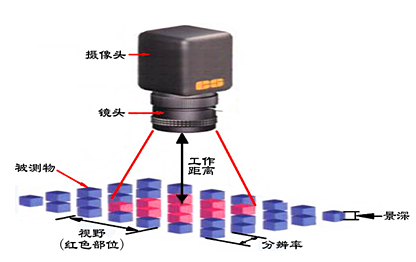

Ø  远心光学原理:采用平行光路径光学设计,物体影像的尺寸不会随着与镜头的距离而改变,造成透视的效果产生额外的测量误差。

自动变倍光学远心镜头(Telecentric),怡信专业制造,主要是为纠正传统镜头的视差而特殊设计的镜头,它可以在一定的物距范围内,使得到的图像放大倍率不会随物距的变化而变化,这对被测物不在同一物面上的情况是非常重要的应用。



产品规格:

Ø  量测行程(X,Y,Z) :250 mm×150 mm×150mm

Ø  分辨率:0.00001mm(绝对式光栅)

Ø  X、Y轴线性精度:U= ( 2.5+L/200 )μm

Ø  重复精度:±0.002 mm

Ø  载物台尺寸:420 mm×250 mm

Ø  玻璃台尺寸:290 mm×190 mm

Ø  承载重量:20 kg

Ø  工件限高:150mm

Ø  光学放大倍率0.75×-4.5×

Ø  影像系统:130万工业高清数字彩色摄像机

Ø  电控系统:AR-3影像测量机以太网络控制系统

Ø  传动方式:光杆传动+双导轨

Ø  物镜:怡信自主研制F-1高精度全闭环,环型光栅,自动变倍,自动对焦,光学远心镜头

Ø  操作方式:X、Y 手轮+快移  Z电动

Ø  主机外形尺寸:650 mm×650 mm×665 mm

Ø  整机外形尺寸:1350 mm×800 mm×1520 mm
