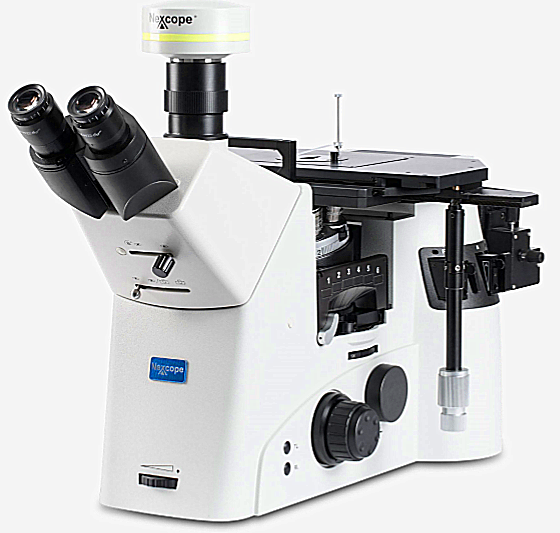

科研级倒置金相显微镜






产品描述 :

l 柯勒照明:柯勒照明被誉为完美的显微照明系统,在提供完美的明亮和均匀视场的同时,使显微镜的功能扩展成为可能。

l 三层机械移动载物台

l NIS45 系列金相专用物镜

l 多光路出口、相机接口

l 多种调节滑块,获取清晰图像

l 应用广泛,观察方式多样

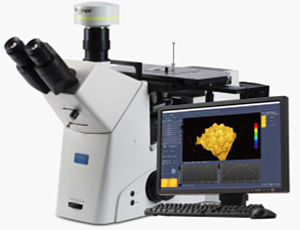

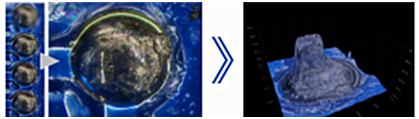

l 高质量图像获取、处理和分析的成像软件


产品性能:

Ø 主要功能:可以用于明场、暗场、偏光、DIC等多种观察方式

Ø 光学系统:无限远(管镜200)平场半复消色差光学系统

Ø 观察系统:铰链式三目,BT=50%50%0100%100%0,瞳距55-75mm;

Ø 目镜:视度可调目镜10X,线视场Ф23

Ø 物镜:NIS45系列平场金相物镜,高性噪比、高分辨率以及高反差的成像效果

          5X半复消色差金相物镜                            NA=0.15  WD=20     明暗场

          10X半复消色差金相物镜                          NA=0.3   WD=11     明暗场

          20X半复消色差金相物镜                          NA=0.45  WD=3.1    明暗场

          50X(弹簧)复消色差金相物镜             NA=0.8   WD=1     明暗场

          100X(弹簧、干)复消色差金相物镜  NA=0.9     WD=1   明暗场

Ø 转换器:6孔物镜转换器带DIC插槽;

Ø 载物台:三层机械移动平台:340X230mm,移动范围130X85mm。

Ø 调焦方式:同轴粗微动升降机构移动行程9mm 微调行程0.1mm/每圈,微调读数1um

Ø 系统中间倍率: 1X1.5X转盘式切换。

Ø 左右侧端出口:采用转盘式结构(手动)。
