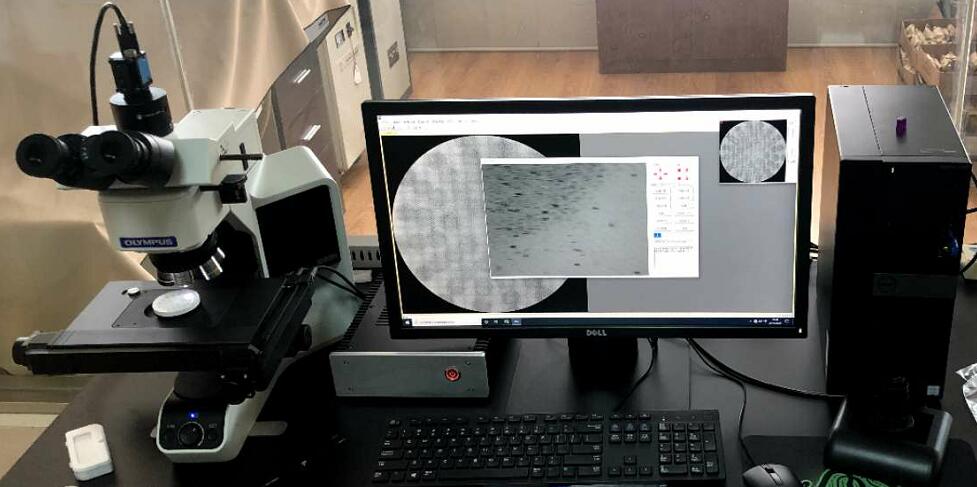

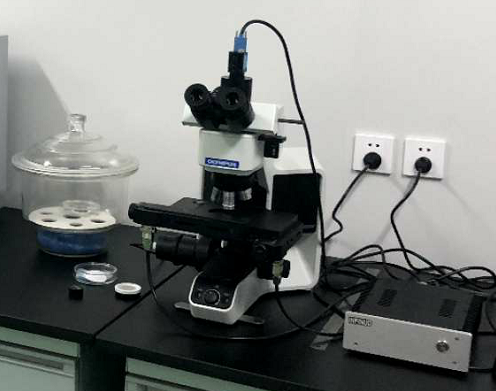

自动清洁度分析系统









设备特点:

     Ø  全自动运行扫描,无缝拼接技术

Ø  高分辨率光学系统、恒定LED光纤照明、自动偏光

Ø  电脑控制和操作杆控制XYZ电动平台

Ø  自动计算金属颗粒,非金属颗粒,纤维颗粒

Ø  扫描过程自动拍照、进度实时可见;图片浏览检查功能,非缩率图,可以实现每个视场定位回溯等功能

Ø  对每一个颗粒ID定位,随时聚焦目标图片颗粒,进行颗粒属性尺寸验证。

颗粒分析


Ø 金属颗粒:通常是最关注的,并且是最关键的颗粒.

Ø 非金属颗粒,不含纤维:这些颗粒和金属颗粒一样是关键性污染物颗粒。

Ø 纤维:这些颗粒在测试的准备和操作过程中是无法避免的。因此,即使有时候纤维是滤膜上最大的颗粒,其关注度也是相对不高。

Ø 将颗粒预分为三类,可减少手动操作的工作量,并且最大限度的关注所有与实际操作相关的颗粒。

Ø 通过偏振镜机构对滤膜进行二次扫描,并实现对滤膜上金属和非金属颗粒   的统计和鉴别针对塑料、玻纤等同样会产生反射的物体,

Ø 系统会自动将其与金属颗粒区分开,此方法有效的回避了被误判为金属颗粒的风险。

Ø 对于尼龙网格编织膜的扫描数据表现同于其他表面滤膜的扫描数据,结果不受网格影响。

Ø 检测颗粒≥5um




QQ图片20200421124415.pngQQ图片20200421125257.png15874317742503995.pngQQ截图20200421125521.jpg
