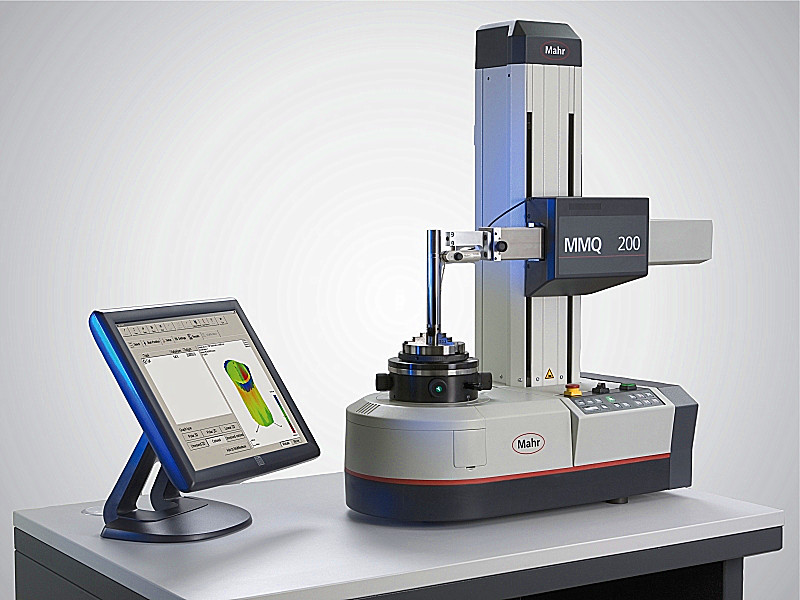

Product Center马尔圆柱度仪MMQ200

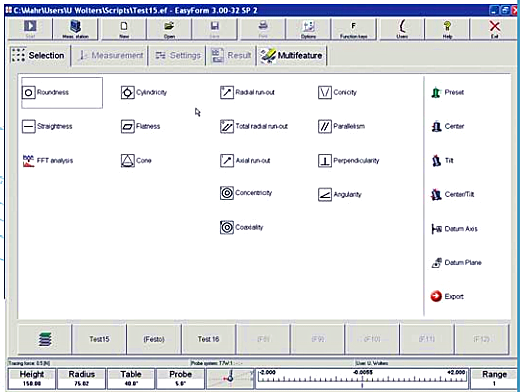

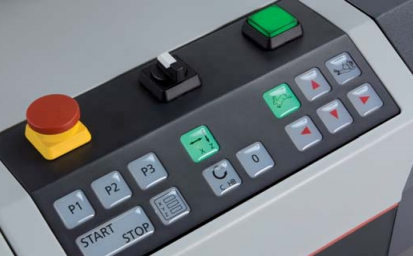

 | 产品简介: Ø 为了保证产品的制造品质，MarForm MMQ 200可按DIN/ISO 1101评定各种形位误差并出具报告。可测量参数如下： Ø 圆度；直线度；平面度 (圆形扫描评定)；平行度；锥度；同心度，同轴度；跳动，全跳动；圆柱度；斜度；直度 (以圆形扫描面为基准)；角度；扇形区间上的圆度、平面度、径向跳动；区间上的直线度评定 产品特征： Ø 高精度的极标测量轴 (C) Ø 电机驱动的垂直测量轴 (Z) Ø 电机驱动的水平定位轴 (X) Ø 手动调平调心工作台 Ø 手动的T20W测头 Ø 人体工学的操作面板, 可一键启动相应的测量程序 (P1, P2, P3) | |||
产品参数： 圆度测量轴, C轴 Ø 径向跳动误差(μm+μm/mm 测量高度)：0.03 + 0.0006 Ø 圆度误差(μm+μm/mm 测量误差)：0.015 + 0.0003 Ø 轴向跳动误差(μm+μm/mm 测量半径)： 0.04 + 0.0006 Ø 圆度误差(μm+μm/mm 测量半径)： 0.02 + 0.0003 调心调平工作台 Ø 粗调和精调：手动 Ø 工作台直径 160 mm Ø 工作台承载，无偏心：200 N Ø 回转计数器(50 Hz / 60 Hz)：1 – 20 (1/min) 垂直轴, Z轴 Ø 测量范围，电机驱动：250 mm Ø 直线度误差/100mm：0.15 μm Ø 直线度误差，全程：0.3 μm Ø 平行度误差，Z/C轴：0.5 μm Ø 测量速度：0.5 - 20 mm/s Ø 定位速度：0.5 - 100 mm/s 水平轴，X轴 Ø 定位范围，电机驱动：150 mm Ø 定位速度：0.5 – 30 mm/s 允许测量范围 Ø 被测直径不超过：230 mm Ø 被测高度不超过：380 mm Ø C轴与Z轴之间间距不超过 218 mm 尺寸，重量 Ø 长度：803 mm Ø 宽度：388 mm Ø 高度：883 mm Ø 重量：约120 kg |
| |||
|
|
| ||
