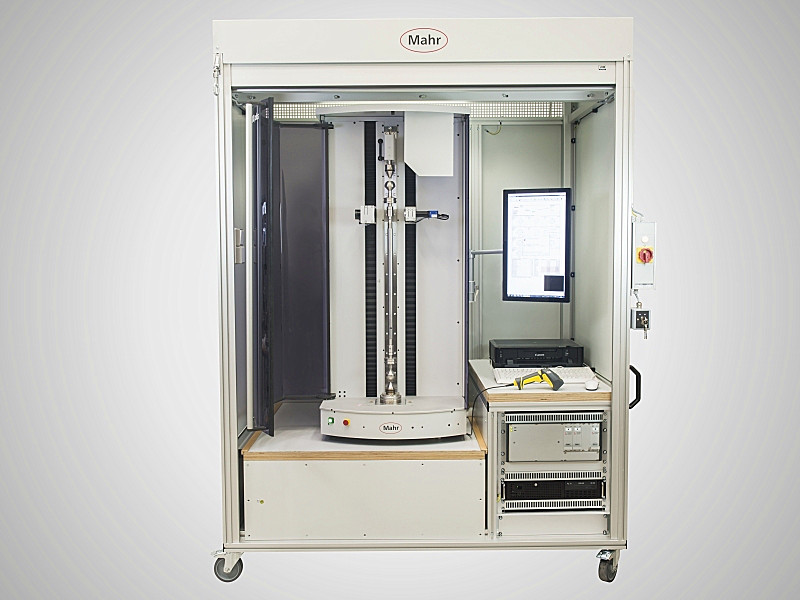

马尔光学轴测量仪MARSHAFT SCOPE PLUS




产品简介:

Ø  MarShaft SCOPE plus 有一个高精度圆度测量轴 (C),一个垂直测量轴 (Z) 和一个水平测量轴 (X)。可选配一个带感应测头的接触测量系统,用于测量径向或轴向跳动或直线度。该测量设备已根据光学测量系统进行校准,所以它可以执行接触和光学测量任务。

Ø  MarWin EasyShaft 软件可提供极高的灵活性和用户友好型操作。

Ø  测量序列是全自动执行的,不会受到操作员影响。

Ø  MarShaft SCOPE plus 不仅适合苛刻的车间环境,也适合检测室。利用缩放功能可以测量传统测量方法难以测量的最小细节。

Ø  自动测量程序

Ø  矩阵相机,1280 x 1024 像素

Ø  用户友好型触摸屏操作

Ø  一个测量仪器可用于多个测量任务

Ø  优秀的车间兼容性

Ø  MarWin EasyShaft 软件提供极高的灵活性和用户友好型操作



产品参数:

Ø  直径误差限度 (X) (µm)(1.0 + L/125) L in   mm(at 20°C ± 1°C on reference standard)

Ø  驱动:Servo motors

Ø  镜头:远心精密透镜,高分辨率 CCD 阵列

Ø  长度误差限度 (Z) (µm)(2 + L/125) L in   mm(at 20°C ± 1°C on reference standard)

Ø  角分辨率 (°)0.01 0.0001

Ø  测量范围直径 (X) (mm)80 120

Ø  工件最大重量 (kg)(文本):15 (optional   30)

Ø  长度/直径分辨率 (mm)0.01 0.0001

Ø  测量范围 (Z) (mm)350 / 750 / 1000
