工业显微镜的分类及其应用



显微镜是人类进入原子时代的标志,是一种由一个或多个透镜组合而成的一种光学仪器,一种将微小物体放大成为人类肉眼所能看到的仪器。

以下就是工业显微镜的分类:首先是体视显微镜,主要用于现场检查,PCB,液晶等行业用的比较多。其次是金相显微镜符合材料分析等,钢铁及金加工行业要求测量显微镜,更多的应用于微电子及精细加工业。

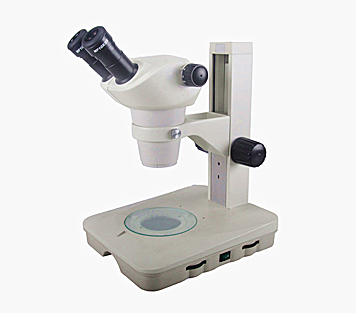

  一、体视显微镜



  体视显微镜又称“实体显微镜”“立体显微镜”,是一种具有正像立体感地目视仪器,被广泛地应用于生物学、医学、农林、工业及海洋生物各部门。它具有如下地特点:

  1.双目镜筒中的左右两光束不是平行,而是具有一定的夹角——体视角(一般为12度---15度),因此成像具有三维立体感;

  2.像是直立的,便于操作和解剖,这是由于在目镜下方的棱镜把像倒转过来的缘故;

  3.虽然放大率不如常规显微镜,但其工作距离很长

  4.焦深大,便于观察被检物体的全层。

  5.视场直径大。

  目前体视镜的光学结构是:由一个共用的初级物镜,对物体成像后的两光束被两组中间物镜——变焦镜分开,并成一体视角再经各自的目镜成像,它的倍率变化是由改变中间镜组之间的距离而获得的。随着应用的要求,目前体视镜可选配丰富的选购附件,如荧光,照相,摄像,冷光源等等。

  二、测量显微镜



  测量显微镜采用透、反射的方式对工件长度和角度作精密测量。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测。增强型测量显微镜广泛地适用于计量室,生产作业线以及科学研究等部门。

  测量显微镜配有高精度的工作平台,高精密的数显测微头,日本进口摄像器。可以直接在计算机屏幕上瞄准,无须人眼瞄准,减小人为误差。从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。

  测量显微镜采用高精度的工作平台,并配有高精密数显测微头。操作方便,可靠性强。仪器放大倍数高,工作台除作X,Y坐标的移动外,还可以作360°的旋转,亦可以进行高度方向Z坐标的测量。测量显微镜照明系统除作透、反射照明外,还可作斜光线照明。

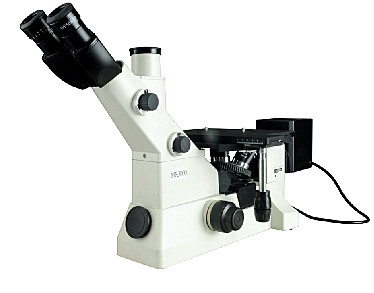

  三、金相显微镜





  金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,该仪器配用摄像装置,可摄取金相图谱,并对图谱进行测量分析,对图象进行编辑、输出、存储、管理等功能。

  金相显微镜由于易于操作、视场较大、价格相对低廉,直到现在仍然是常规检验和研究工作中较常使用的仪器。
