马尔圆度仪在轴承测量中的应用



滚子轴承的零件,其圆度和波纹度与其理想几何形状会有偏差。高速的轴承部件(例如计算机硬盘中的部件),如果滚道偏离理想的圆度,会导致运行不均匀、产生噪音,并由于磨损增加而缩短使用寿命。

因此,对于此类轴承的制造商而言,最好在组装轴承之前,需要测试各个部件的圆度偏差和波纹幅度大小相关的特定公差。

通过马尔的圆度仪,用户可以精准地测量滚子轴承零件的各种形位公差,包括:滚子和轴承圈的圆度,滚子的圆柱度等。


独立的速度分析软件

马尔圆度仪具有独立的速度分析软件可以在垂直于圆周表面的滚道上的全封闭轮廓进行数据分析。这是一个非常强大的工具,可以进行速度的定量预测,评估单个组件的任何形状偏差,对组装后旋转中产生的影响进行计算。
在对一个目标进行速度分析之前,首先要使用圆度仪测量机在滚道区域(垂直于圆周表面/垂直于端面)扫描一个完整的闭合轮廓。轴承组件的轴必须首先与测量机的旋转轴机械对齐,这个就是所说的调心调平。速度分析软件最初根据未过滤的原始轮廓的完整频率范围或者原始轮廓的用户定义频带来计算傅立叶幅度谱(FFT 分析)。

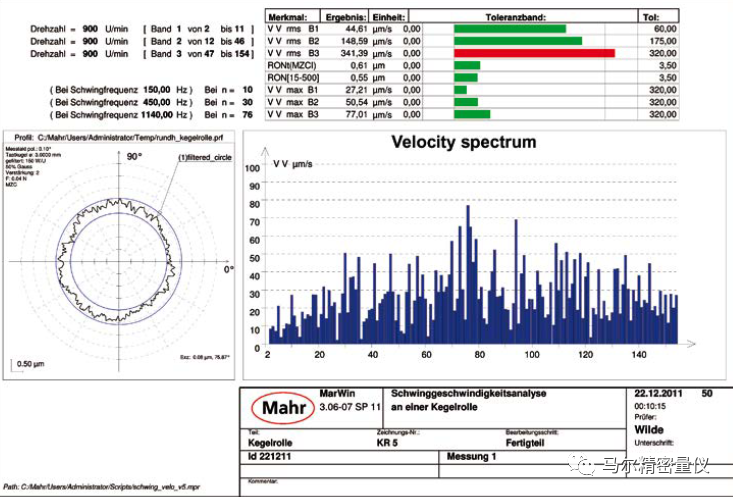

轴承滚子速度分析测量报告
软件还可以根据客户对每种滚道类型的规格设置唯一的默认数据集,然后用户可以根据需要使用该数据集将修改后的参数重置回指定的默认值。
同时,马尔MMQ500有着较前一代圆度仪更大的调心调平范围、更大的工作台直径以及更大的承重。这样可以针对较大的轴承滚子和套圈进行测量,满足客户更广泛的需求。
